Relevamiento de potenciales ON, naturales y ON/OFF
Relevamos el potencial estructura-suelo en cada punto de medición para confirmar que la protección catódica llega a toda la estructura y cumple el criterio.
Qué es
El potencial ON se toma con el sistema de protección catódica funcionando. El OFF se toma un instante después de cortar la corriente, sin la caída óhmica (IR) que distorsiona la lectura ON. El natural es el potencial de la estructura sin protección y sirve de base para el criterio de 100 mV de polarización. Todos se toman respecto de Cu/CuSO4.
Cuándo se pide
- Controles periódicos dentro de un programa de integridad.
- Antes de energizar un sistema nuevo, para dejar los naturales como línea de base.
- Después de una puesta en marcha, de un ajuste de rectificadores o de una obra cercana.
Cómo lo hacemos
Revisamos la traza y los puntos de medición, como cajas de medición de potencial (CMP) y mojones, con planos y relevamientos anteriores.
Instalamos interruptores sincronizados por GPS en los rectificadores, ánodos o puntos de inyección de corriente que influyen sobre el tramo.

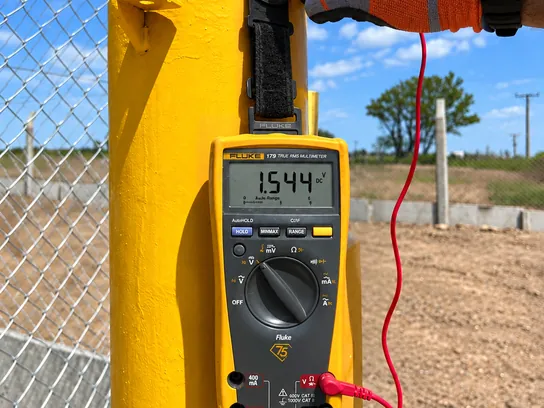

En cada punto registramos ON y OFF con electrodo de Cu/CuSO4 y la ubicación GPS.
Documentamos con foto las novedades de infraestructura: cajas sin tapa, cables sueltos, mojones dañados, rectificadores fuera de servicio.
Procesamos los datos y armamos el perfil de potenciales por tramo.
Los naturales se toman antes de energizar el sistema o con el sistema apagado y la estructura despolarizada.
Equipos
- Voltímetro de alta impedancia o datalogger
- Electrodos de referencia de Cu/CuSO4
- Interruptores de corriente sincronizados por GPS
- Smartphones con aplicación de relevamiento
Entregables
- Informe diario con tabla ON y OFF por punto y perfil de potenciales por tramo.
- Informe final en PDF.
- Registro fotográfico de novedades, con criticidad y recomendación de reposición.
- Planilla de novedades en Excel y archivo KMZ georreferenciado.
- Certificados de calibración de los instrumentos y del personal.
- Evaluación contra criterio (−850 mV OFF respecto de Cu/CuSO4 o 100 mV de polarización), cuando el alcance la incluye.
Normas
NACE SP0169 – NACE TM0497 – ISO 15589-1 – NAG-100
Dónde lo aplicamos
Ductos – Tanques – Plantas industriales – Estaciones de servicio y plantas de combustibles
