Auditoría de sistemas de protección catódica
Revisamos en campo un sistema en operación para verificar que protege toda la estructura y que cada componente funciona como fue diseñado.
Qué es
Es una revisión integral de un sistema de protección catódica existente. Combina mediciones de potencial, el control de rectificadores, ánodos y aislaciones eléctricas, y la revisión de la documentación del sistema. El resultado es un diagnóstico del estado del sistema y de lo que hay que corregir.
Cuándo se pide
- Como control periódico en plantas, terminales, estaciones de servicio y redes con sistema propio.
- Al recibir una instalación existente, para conocer su estado.
- Cuando hay falta o exceso de protección y no se conoce la causa.
- Antes de ampliar o readecuar un sistema.
Cómo lo hacemos
Revisamos la documentación: planos, ingeniería y registros de mediciones y mantenimiento.

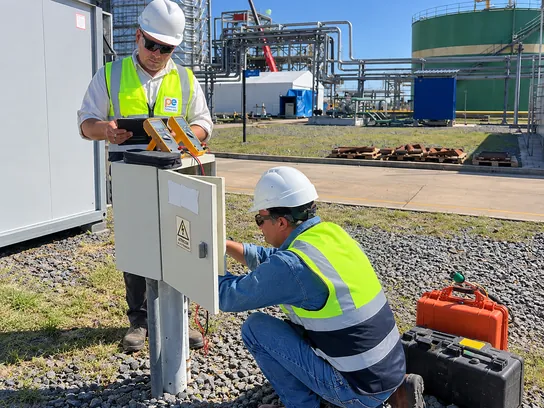

Inspeccionamos los rectificadores, registramos tensión y corriente de salida y determinamos la zona de influencia de cada uno.
Relevamos potenciales ON y OFF en las cajas de medición de potencial (CMP).
Verificamos ánodos, dispersores, juntas aislantes y continuidad eléctrica.
Evaluamos el cumplimiento del criterio y emitimos el diagnóstico con recomendaciones.
Equipos
- Voltímetro de alta impedancia o datalogger
- Electrodos de referencia de Cu/CuSO4
- Interruptores de corriente sincronizados por GPS
- Pinza amperométrica de corriente continua
- Equipo de ensayo de juntas aislantes
- Smartphones con aplicación de relevamiento
Entregables
- Informe de auditoría en PDF, con el estado de cada componente.
- Tabla de potenciales ON y OFF por punto, evaluada contra criterio.
- Registro fotográfico de novedades, con criticidad.
- Recomendaciones de reparación, ajuste o ampliación, priorizadas.
- Certificados de calibración de los instrumentos y del personal.
Normas
NACE SP0169 – NACE SP0193 – NACE SP0285 – API RP 651 – NACE TM0497
Dónde lo aplicamos
Ductos – Tanques – Plantas industriales – Estaciones de servicio y plantas de combustibles
