Diseño de sistemas de protección catódica
Calculamos y dimensionamos el sistema a partir de datos de campo, para que la protección llegue a toda la estructura durante su vida útil.
Qué es
El diseño define qué sistema de protección catódica necesita una estructura y cómo construirlo. Con los datos de la estructura, del revestimiento y del suelo calculamos la corriente requerida. Con eso elegimos entre corriente impresa y ánodos galvánicos. Después dimensionamos ánodos, dispersores, rectificadores, cables y cajas de medición de potencial (CMP) para la vida útil prevista.
Cuándo se pide
- En la ingeniería de cualquier estructura nueva que necesite protección catódica: ductos, redes de distribución, tanques o instalaciones de planta.
- Para readecuar o ampliar un sistema existente.
- Cuando una auditoría o un relevamiento muestran tramos sin protección suficiente.
- Para reemplazar dispersores o ánodos al final de su vida útil.
Cómo lo hacemos
Reunimos los datos de la estructura: planos, diámetros y longitudes, tipo y estado del revestimiento, juntas aislantes y cruces con otras instalaciones.
Relevamos en campo lo que falta: resistividad y pH de suelos. En estructuras existentes, también potenciales naturales y ensayos de requerimiento de corriente.
Calculamos la corriente requerida, elegimos el tipo de sistema y dimensionamos ánodos, dispersores, rectificadores y cables para la vida útil de diseño.
Definimos la ubicación de dispersores, rectificadores y CMP según los puntos críticos: interferencias con otras estructuras, cruces de caminos y cauces de agua, y líneas de transmisión eléctrica, entre otros.
Emitimos la documentación para construir el sistema.
Equipos
- Telurímetro de cuatro terminales y pHmetros digitales

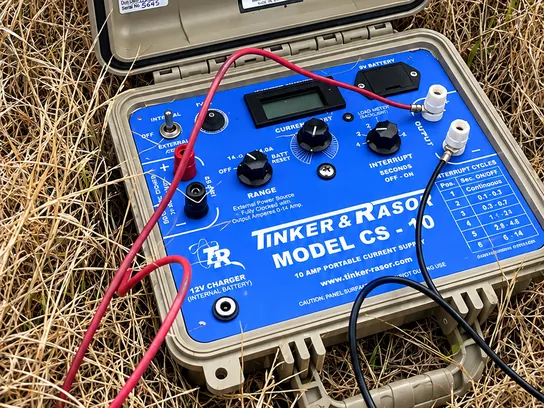

- Fuente temporal de corriente para ensayos de requerimiento
- Voltímetro de alta impedancia y electrodos de referencia de Cu/CuSO4
- Software de cálculo propio
Entregables
- Memoria descriptiva y de cálculo.
- Croquis y planos de ubicación y de detalle de dispersores, rectificadores, CMP y conexiones.
- Especificaciones técnicas y cómputo de materiales.
- Informe de los relevamientos de campo que respaldan el diseño.
Normas
NACE SP0169 – ISO 15589-1 – NACE SP0193 – NACE SP0285 – API RP 651 – NAG-100
Dónde lo aplicamos
Ductos – Tanques – Plantas industriales – Estaciones de servicio y plantas de combustibles
