Mediciones de resistividad y pH de suelos
Caracterizamos las condiciones eléctricas y químicas del suelo para evaluar su corrosividad y diseñar el sistema de protección catódica.
Qué es
La resistividad indica cuánto se opone el suelo al paso de la corriente. Cuanto más baja es, más corrosivo suele ser el terreno y más fácil resulta drenar corriente desde los ánodos. El pH indica si el suelo es ácido o alcalino, otro factor de corrosividad. Los dos datos son la base para diseñar el sistema.
Cuándo se pide
- En la ingeniería de un ducto nuevo, antes de diseñar el sistema.
- Para ubicar y dimensionar dispersores profundos o superficiales.
- En la readecuación de un sistema existente.
- En el examen directo de una evaluación directa de corrosión externa (ECDA), a la profundidad de la cañería.
Cómo lo hacemos
Definimos y georreferenciamos los sitios de medición sobre la traza, según la ingeniería.
En cada sitio medimos la resistividad por el método Wenner de cuatro electrodos, en dirección paralela y perpendicular a la traza, con separaciones que corresponden a las profundidades de interés.
Con el método de Barnes calculamos la resistividad de cada capa del suelo.
Cuando hace falta, tomamos muestras y medimos su resistividad en caja de suelos.
Medimos el pH en campo, con pHmetros digitales que se calibran con soluciones patrón, o en laboratorio.
Equipos

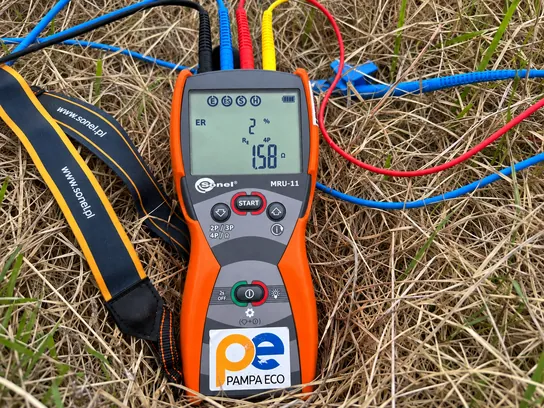

- Telurímetro de cuatro terminales
- Jabalinas y cables para el arreglo Wenner
- Caja de suelos
- pHmetros digitales con soluciones de calibración
- Smartphones con aplicación de relevamiento
Entregables
- Tabla de resistividad por sitio, separación y dirección.
- Resistividad por capas, según el método de Barnes.
- Perfil de resistividad a lo largo de la traza.
- Valores de pH por sitio.
- Archivo KMZ georreferenciado.
- Informe en PDF.
- Certificados de calibración de los instrumentos y del personal.
Normas
ASTM G57 – ASTM G187 – ASTM G51 – NACE SP0169
Dónde lo aplicamos
Ductos – Tanques – Plantas industriales – Estaciones de servicio y plantas de combustibles
