Dispersores de corriente impresa, profundos y superficiales
Instalamos y ponemos en marcha el dispersor que entrega la corriente del rectificador al suelo, en pozo profundo o en zanja, según el diseño.
Qué es

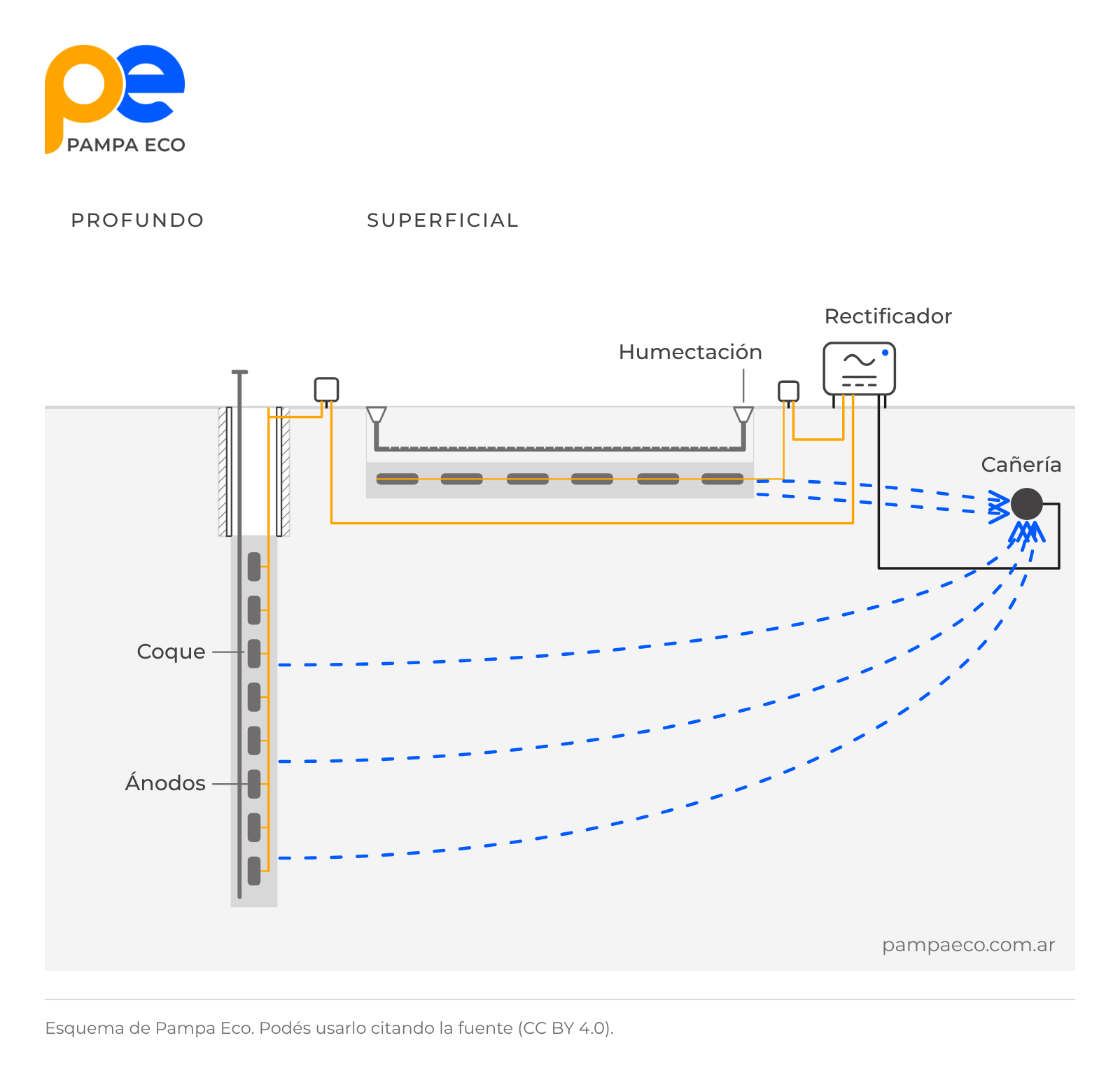

Un dispersor es un conjunto de ánodos por el que la corriente del rectificador pasa al suelo y llega a la estructura. En el profundo, los ánodos van en una perforación vertical; en el superficial, en zanja o en pozos de poca profundidad. En ambos los rodea coque calcinado de petróleo, que baja la resistencia y alarga la vida útil.
Cuándo se pide
- En un sistema de corriente impresa nuevo, según la ingeniería.
- Cuando un dispersor se agotó o su resistencia subió y el rectificador ya no entrega la corriente necesaria.
- Profundo: suelo superficial de alta resistividad, poco espacio o riesgo de interferencias.

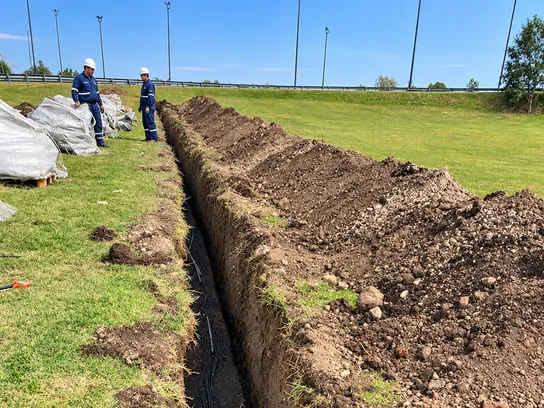

- Superficial: espacio disponible y suelo de baja resistividad cerca de la superficie.
Cómo lo hacemos
Verificamos en el sitio la ubicación y la resistividad del suelo previstas en la ingeniería.
Perforamos el pozo hasta la profundidad de diseño o abrimos la zanja, según el tipo de dispersor.
Colocamos los ánodos con coque calcinado. En el profundo sumamos el caño de venteo, que libera los gases.
Tendemos los cables hasta la caja de conexiones y el rectificador, y conectamos la estructura con soldadura cuproaluminotérmica.
Medimos la resistencia del dispersor, energizamos y verificamos la corriente de salida y los potenciales.
Equipos
- Equipo de perforación
- Telurímetro de cuatro terminales
- Equipo de soldadura cuproaluminotérmica
- Voltímetro de alta impedancia, pinza amperométrica de corriente continua y electrodos de referencia de Cu/CuSO4
Entregables
- Plano conforme a obra del dispersor.
- Registro de instalación: profundidad, posición y resistencia de cada ánodo.
- Protocolo de puesta en marcha: resistencia del dispersor, tensión y corriente del rectificador, y potenciales.
- Registro fotográfico.
- Certificados de calibración de los instrumentos y del personal.
Normas
NACE SP0572 – NACE SP0169 – ISO 15589-1 – NAG-100
Dónde lo aplicamos
Ductos – Tanques – Plantas industriales – Estaciones de servicio y plantas de combustibles
