Montaje y puesta en marcha de rectificadores
Instalamos el rectificador, lo conectamos a la red, al dispersor y a la estructura, y lo dejamos ajustado para que entregue la corriente de diseño o la adecuada en la situación actual.
Qué es
El rectificador transforma la corriente alterna de la red en corriente continua y la envía al dispersor, que la hace llegar a la estructura a través del suelo. Es el equipo central de un sistema por corriente impresa.
Cuándo se pide
- En un sistema de corriente impresa nuevo, junto con el dispersor.
- Para reemplazar un rectificador fuera de servicio o al final de su vida útil.
- Cuando el sistema necesita más corriente y hay que cambiar el equipo por uno de mayor capacidad.
Cómo lo hacemos
Verificamos que el equipo cumpla la especificación de la ingeniería: tensión y corriente de salida, alimentación y protecciones.

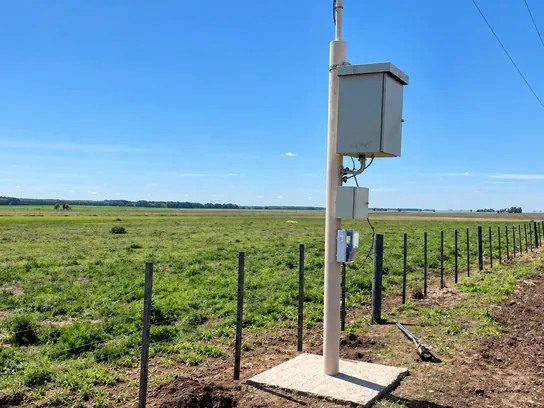

Lo montamos en su base o poste, con su puesta a tierra de seguridad.
Conectamos la alimentación de corriente alterna, el positivo al dispersor y el negativo a la estructura, y verificamos la polaridad.
Energizamos y ajustamos la salida hasta alcanzar la corriente de diseño y los potenciales de protección.
Registramos los valores de puesta en marcha como referencia para los controles siguientes.
Equipos
- Multímetro y pinza amperométrica de corriente continua
- Voltímetro de alta impedancia y electrodos de referencia de Cu/CuSO4
- Interruptores de corriente sincronizados por GPS, para los potenciales OFF
- Telurímetro, para la puesta a tierra
Entregables
- Protocolo de puesta en marcha: tensión y corriente de salida, resistencia del circuito y potenciales de la estructura.
- Plano conforme a obra de la instalación y las conexiones.
- Registro fotográfico.
- Certificados de calibración de los instrumentos y del personal.
Normas
NACE SP0169 – ISO 15589-1 – NAG-100 – AEA 90364
Dónde lo aplicamos
Ductos – Tanques – Plantas industriales – Estaciones de servicio y plantas de combustibles
