Close Interval Survey (CIS)
Relevamos el potencial paso a paso sobre toda la traza para obtener el perfil completo de la protección catódica. Con ese perfil ubicamos tramos con protección insuficiente o excesiva, interferencias, contactos con otras estructuras y fallas de aislación, entre otros hallazgos.
Qué es
El Close Interval Survey (CIS), también llamado CIPS, es un relevamiento de potenciales ON/OFF a intervalos cortos que se hace caminando sobre la traza. Entre una caja de medición de potencial (CMP) y la siguiente hay cientos de metros sin datos. El CIS los completa y muestra el perfil continuo de la protección.
Cuándo se pide
- Para evaluar la protección catódica en todo el ducto y no solo en las CMP.
- Como inspección indirecta dentro de una evaluación directa de corrosión externa (ECDA).
- Después de encontrar puntos fuera de criterio en un relevamiento de potenciales.
- Para ubicar interferencias de corriente continua de otras estructuras.
Cómo lo hacemos

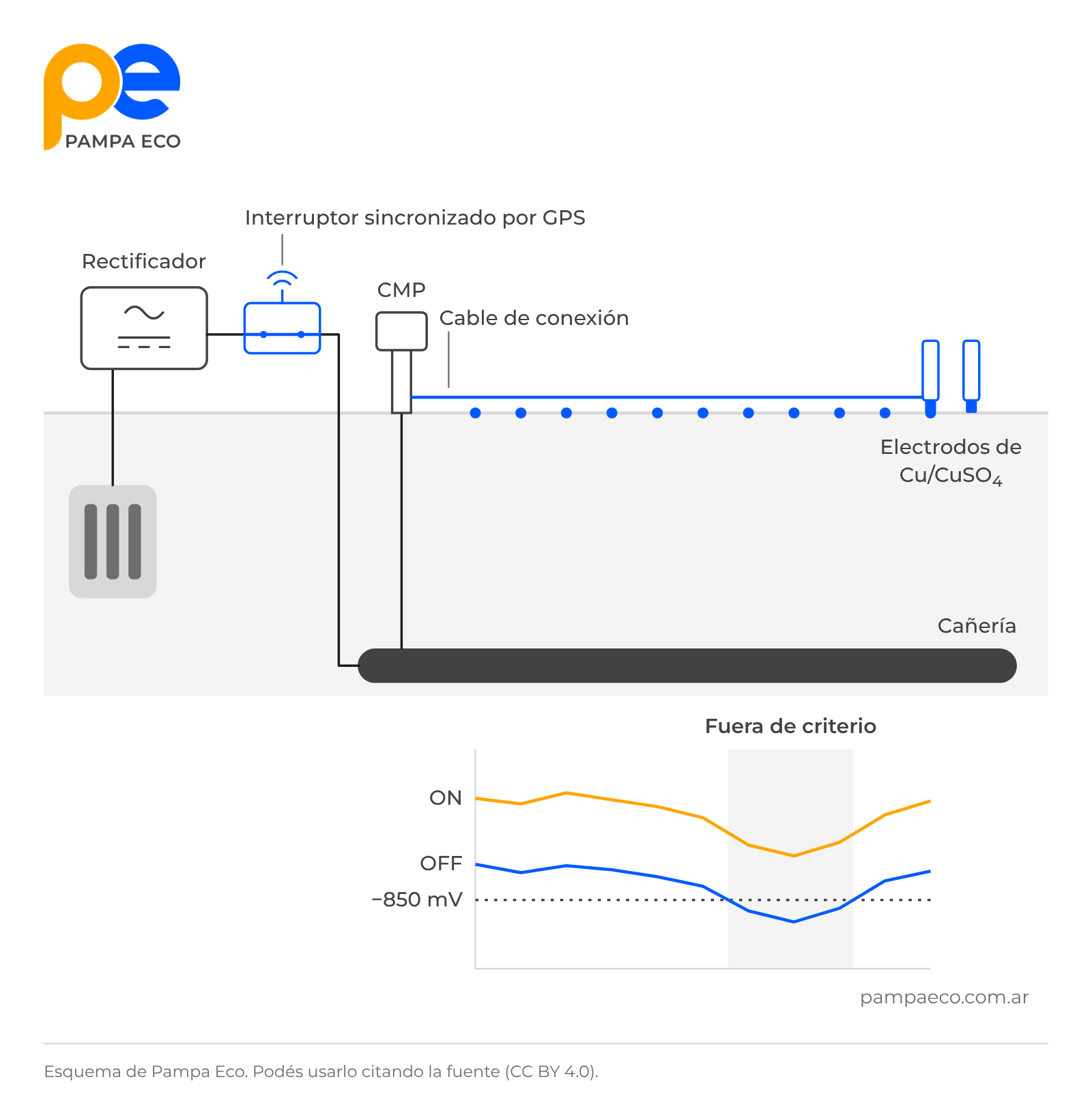

Esquema de Pampa Eco. Podés usarlo citando la fuente (CC BY 4.0).
Instalamos interruptores sincronizados por GPS en los rectificadores, ánodos o puntos de inyección de corriente que influyen sobre el tramo.
Ubicamos la traza con un localizador de cañerías.

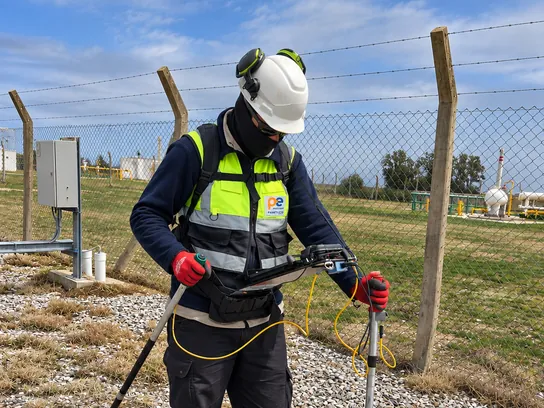

Nos conectamos a la cañería en una CMP con el cable de conexión y recorremos la traza con electrodos de Cu/CuSO4. Registramos ON y OFF paso a paso.
Georreferenciamos cada lectura con GPS submétrico.
Procesamos los datos, armamos el perfil y marcamos los tramos fuera de criterio.
Cuando el alcance lo pide, lo hacemos junto con el Direct Current Voltage Gradient (DCVG) en una misma pasada.
Equipos
- Datalogger de CIS
- Electrodos de referencia de Cu/CuSO4
- Carrete de cable de conexión
- Interruptores de corriente sincronizados por GPS
- Localizador de cañerías
- GPS submétrico
Entregables
- Perfil de potenciales ON y OFF por progresiva, con la línea de criterio.
- Listado de tramos fuera de criterio, con progresiva y coordenadas.
- Archivo KMZ georreferenciado.
- Informe final en PDF.
- Certificados de calibración de los instrumentos y del personal.
Normas
NACE SP0207 – NACE SP0169 – NACE TM0497 – ISO 15589-1
