External Corrosion Direct Assessment (ECDA)
Cruzamos los datos de la cañería con relevamientos desde superficie para ubicar dónde puede haber corrosión externa y lo verificamos en los puntos críticos.
Qué es
La External Corrosion Direct Assessment (ECDA), o evaluación directa de corrosión externa, es un proceso de cuatro etapas para evaluar y reducir el impacto de la corrosión externa en una cañería enterrada. No solo ubica los defectos que ya existen: también señala dónde pueden formarse. Es la opción habitual cuando la cañería no admite inspección interna con herramienta instrumentada (ILI).
Cuándo se pide
- Cuando el ducto no admite ILI.
- Dentro de un programa de integridad, para evaluar la amenaza de corrosión externa.
- Para priorizar excavaciones y reparaciones con datos de campo.
Cómo lo hacemos
Preevaluación: reunimos los datos de la cañería, el revestimiento, el sistema de protección catódica y el historial. Con eso verificamos que la ECDA sea aplicable, dividimos la traza en regiones ECDA y elegimos las técnicas de inspección indirecta.
Inspección indirecta: relevamos desde superficie con al menos dos técnicas complementarias, como Close Interval Survey (CIS) y Direct Current Voltage Gradient (DCVG). Clasificamos cada indicación por severidad y definimos la urgencia de excavación.

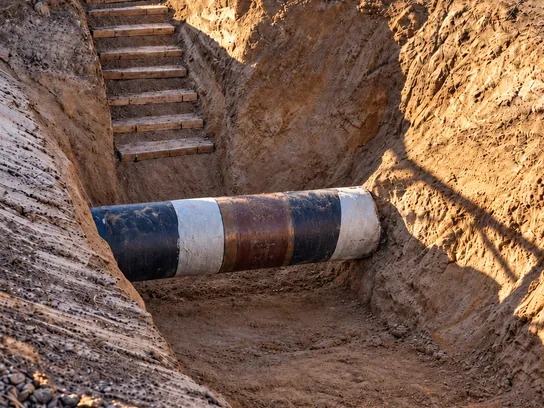

Examen directo: excavamos en los puntos prioritarios, inspeccionamos el revestimiento y la cañería, y medimos el suelo y el potencial a la profundidad del caño.
Posevaluación: con los datos de todas las etapas definimos el intervalo hasta la próxima evaluación, verificamos la efectividad del proceso y emitimos las recomendaciones.
Equipos
Equipos específicos para cada técnica de inspección indirecta definida en la preevaluación.
Entregables
- Informe de preevaluación con las regiones ECDA.
- Resultados de la inspección indirecta: perfiles, listado de indicaciones y severidad.
- Priorización de excavaciones.
- Fichas de examen directo con registro fotográfico.
- Informe final en PDF, con conclusiones y recomendaciones.
- Archivo KMZ georreferenciado.
Normas
NACE SP0502 – NACE SP0207 – NACE SP0169
