Direct Current Voltage Gradient (DCVG)
Ubicamos las fallas del revestimiento de cañerías enterradas sin excavar y las clasificamos por severidad para decidir dónde reparar primero.
Qué es
El Direct Current Voltage Gradient (DCVG) detecta fallas en el revestimiento de cañerías enterradas. Con la corriente de protección interrumpida, se mide el gradiente de potencial en el suelo entre dos electrodos. Donde hay una falla, la corriente que entra a la cañería genera un gradiente que permite ubicarla y estimar su severidad en porcentaje de IR (%IR).
Cuándo se pide
- Para evaluar el estado del revestimiento de una cañería enterrada.
- Como inspección indirecta dentro de una evaluación directa de corrosión externa (ECDA), junto con el Close Interval Survey (CIS).
- Cuando el CIS o el relevamiento de potenciales muestran caídas localizadas.
- Antes de un programa de reparación o recoating, para priorizar excavaciones.
Cómo lo hacemos

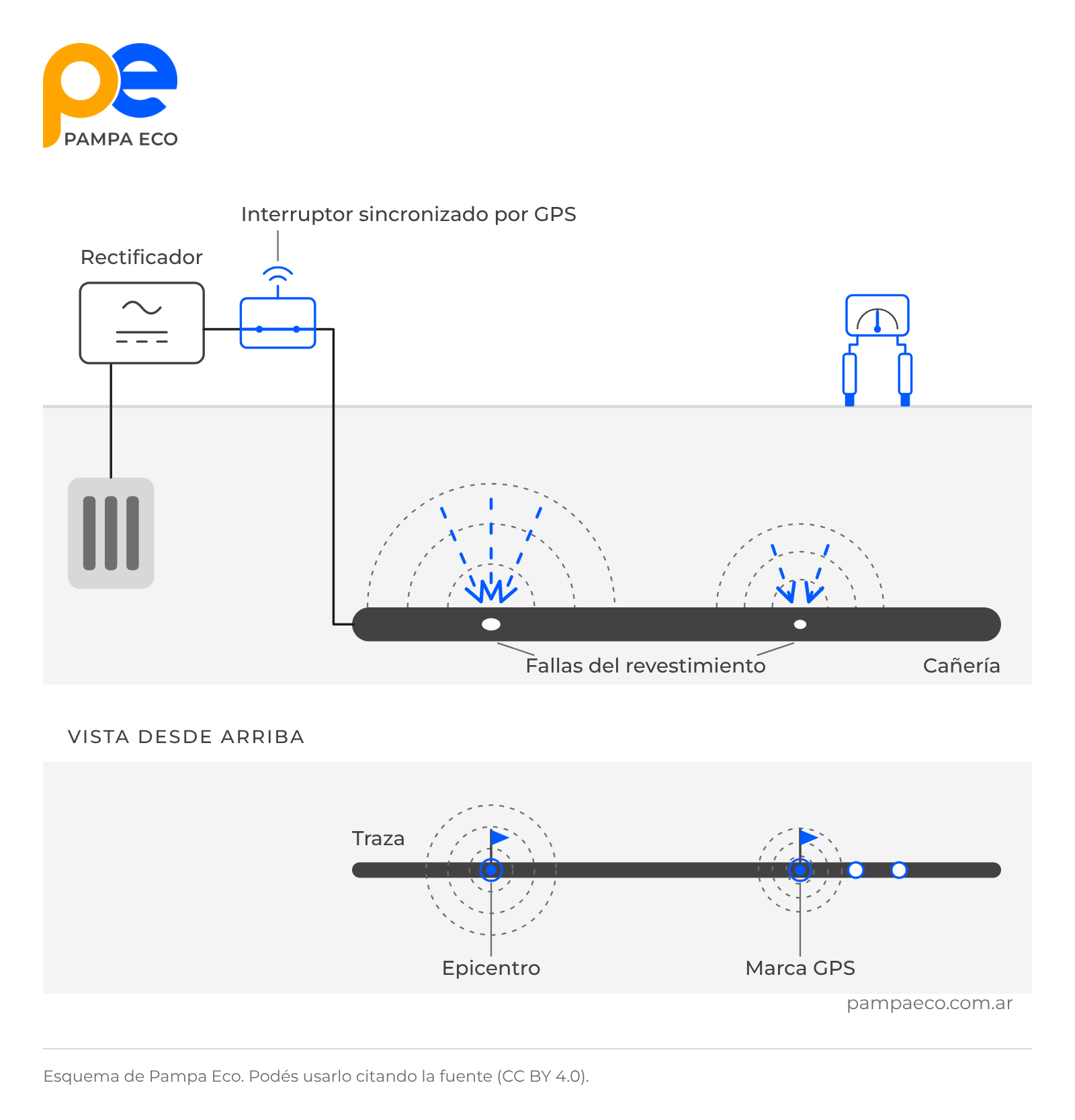

Esquema de Pampa Eco. Podés usarlo citando la fuente (CC BY 4.0).
Instalamos interruptores sincronizados por GPS en los rectificadores, ánodos o puntos de inyección de corriente que influyen sobre el tramo.
Ubicamos la traza con un localizador de cañerías.

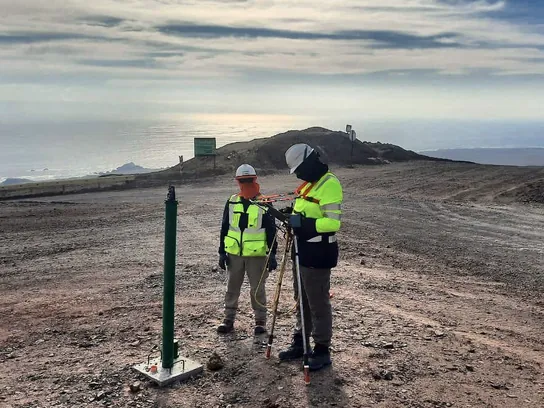

Recorremos la traza paso a paso con dos electrodos de Cu/CuSO4 y medimos el gradiente en el suelo.
En cada indicación ubicamos el epicentro, medimos el %IR y la clasificamos por severidad.
Marcamos y georreferenciamos cada falla con GPS submétrico.
Si no hay un sistema de corriente impresa, usamos una fuente temporal.
Equipos
- Equipo de DCVG
- Electrodos de referencia de Cu/CuSO4
- Interruptores de corriente sincronizados por GPS
- Localizador de cañerías
- GPS submétrico
Entregables
- Listado de fallas con progresiva, coordenadas, %IR y severidad.
- Priorización de excavaciones.
- Archivo KMZ georreferenciado.
- Informe final en PDF.
- Certificados de calibración de los instrumentos y del personal.
Normas
NACE SP0207 – NACE SP0502 – NACE SP0169
